接下來就讓我們來為各位朋友們分享下汽車儀表設計規范，想必大家看完之后，對于大家的設計將會非常的有幫助的，想要學習的朋友們自然就需要好好的研究一番了。

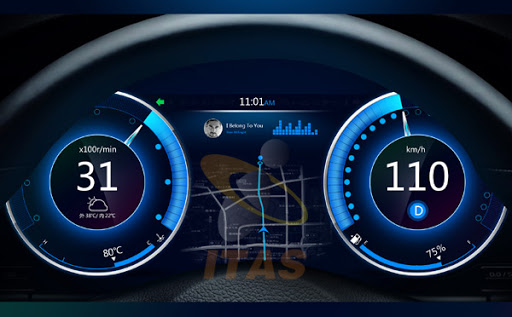

　　（圖片來自網絡）

　　一、汽車儀表

　　汽車儀表由各種儀表、指示器，特別是駕駛員用警示燈報警器等組成，為駕駛員提供所需的汽車運行參數信息。按汽車儀表的工作原理不同，可大致分為三代。第一代汽車儀表是機械機芯表;第二代汽車儀表稱為電氣式儀表;第三代為全數字汽車儀表，他是一種網絡化、智能化的儀表，其功能更加強大，顯示內容更加豐富，線束鏈接更加簡單。

　　汽車儀表多為第三代儀表它可以通過步進電機來驅動基表指針，

　　也可以利用LCD液晶屏直接顯示圖形或文字信息。同時他還有智能處理單元，可以與汽車其它控制單元交互信息。

　　汽車儀表的功能就是獲取需要的數據并采用合適的方式顯示出來。以前的儀表一般限制在3~4個量的顯示和4~5個警告功能，現在新式儀表則達到有約15個量顯示和約40個警告監測功能。不同的信息由不同的獲取方式和顯示方式，目前新式儀表信息獲取方式主要有三種:通過車身總線傳輸;通過A/D采樣轉化;通過IO狀態變化獲取。

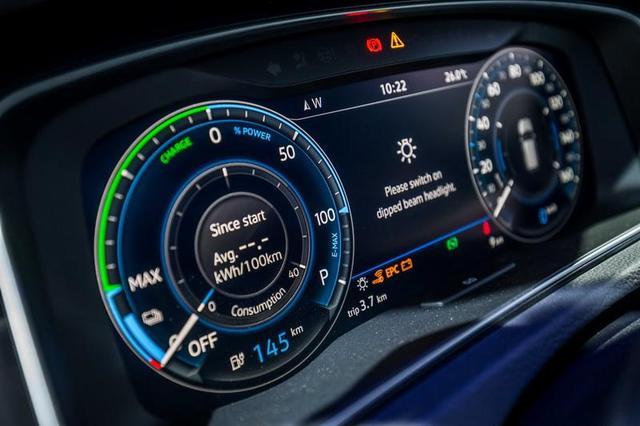

　　（圖片來自網絡）

　　二、汽車儀表設計規范

　　儀表板是汽車上主要的內飾件之一，在強度上要求能承受各種儀表和音響設備以及管線接頭的負荷，并能耐前擋風玻璃透過來的太陽光輻射和發動機散熱引起的高溫。從安全角度出發，要求儀表板具有吸收沖擊能，防眩目和難燃性能?？偟膩碚f，汽車儀表板應縣有以下特點：

　　1、有足夠的強度、剛度，能承受儀表、管路和雜物等的負荷，能抵抗一定的沖擊。

　　2、有良好的尺寸穩定性，在太陽光輻射和發動機余熱的高溫下不變形;在長期高溫下不變形，不失效，不影響各儀表的精確度。

　　3、有適當?shù)难b飾性，格調幽雅，反光度低，給人以寧靜舒適的感覺。

　　4、耐久性，耐冷熱沖擊、耐光照，使用壽命10年以上。

　　5、制造儀表板的主要原料及輔助材料均不得含鍋等對人體有害的物質。

　　6、不允許產生使窗玻璃模糊的揮發物。

　　7、軟質表皮在常溫和低溫下破損時，應韌性斷裂，而不應脆性斷裂，即要求制品破損時不允許出現尖狀銳角。

　　8、耐汽油、柴油和汗液的腐蝕。

　　儀表板各部分的結構設計

　　1)、儀表板本體的設計

　　儀表板本體的設計需根據儀表板上各相關零件的三維布置情況綜合考慮。設計儀表板時可考慮從以下幾方面著手準備：

　　a組合儀表罩的形狀

　　b.轉向管柱上下護板的形狀

　　c.下護板的形狀

　　d.雜物箱的形狀

　　e.安全氣囊的形狀

　　f.A柱的形狀：四個出風口的形狀

　　h. CD/DVD的形狀

　　汽車儀表設計規范的內容如是上文所述，想必大家都全面的掌握住了吧，希望上面的內容可以讓大家有全新的認識。
