hmi屏幕如今已被應用到各行各業中，其中最具代表的估計就是車載控制界面了，現在很多的自動擋汽車都會選擇安裝這種系統，以方便司機更好的進行一些操作，那么hmi屏幕的組成原理是什么呢？如果要購買hmi屏的話，該如何進行選購呢？讓我們一起來看看吧。

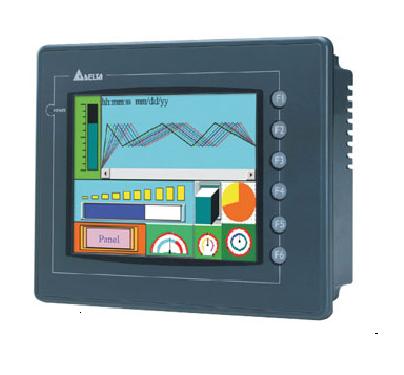

hmi屏幕（圖片來自網絡）

　　一、hmi屏幕的組成原理

　　人機界面產品由硬件和軟件兩部分組成，硬件部分包括處理器、顯示單元、輸入單元、通訊接口、數據存儲單元等，其中處理器的性能決定了HMI 產品的性能高低，是HMI的核心單元。根據HMI的產品等級不同，處理器可分別選用8位、16位、32位的處理器。HMI軟件一般分為兩部分，即運行于 HMI硬件中的系統軟件和運行于PC機Windows操作系統下的畫面組態軟件（如JB－HMI畫面組態軟件）。使用者都必須先使用HMI的畫面組態軟件制作“工程文件”，再通過PC機和HMI 產品的串行通訊口，把編制好的“工程文件”下載到HMI的處理器中運行。

　　二、hmi屏幕的選購技巧

　　1、“故事板”是一個好的開始

　　HMI設計的一個很好的起點是基于文本的輪廓，記錄每個屏幕的內容。考慮到操作員的觀點和易用性，詳細說明主屏幕，設備狀態屏幕，設置點或配方屏幕，手動功能，消息顯示和故障顯示。然后可以將這些文本輪廓轉換為每個屏幕的故事板。

　　故事板應突出顯示動態圖形，例如狀態指示器。它還應在屏幕頂部包括重復的圖形（例如標題），并在屏幕邊緣包括導航按鈕。屏幕按鈕，指示器和數字顯示應適當對齊和分組。例如，請勿將屏幕選擇器按鈕與開始/停止按鈕混合使用。

hmi屏幕（圖片來自網絡）

　　2、明智地使用顏色

　　許多HMI指南建議限制使用顏色和使用低對比度的灰色背景。這樣可以減少屏幕混亂。考慮淺灰色的屏幕背景，其中典型的指示器在關閉狀態下為深灰色，在開啟狀態下為白色。這在眼睛上很容易，并且當燈泡打開時會變白，這很有意義。嘗試使用明亮，飽和的顏色僅表示異常情況。

　　3、完整顯示數據

　　數據顯示是HMI設計的關鍵組成部分，不同的數據將需要不同的顯示類型。屏幕上的數字可以準確顯示速度，但是工程單位可能有問題，可接受范圍未知。這可以通過以表格形式添加單位（例如，每秒英寸）以及最大值和最小值來解決。

　　4、添加圖形

　　對于HMI設計而言，“一幅圖片值得一千個單詞”這個短語再合適不過了。操作員確實比在無聊的灰色按鈕上閱讀文本更快地掌握了圖像的含義。如果存在語言障礙，圖像將變得更加重要。C-more HMI允許重疊的對象，因此請考慮允許小的圖形重疊按鈕。還有一個位圖按鈕對象，使您可以將內置圖形或自己的用戶圖形用于“打開”和“關閉”狀態。請記住，過大的圖形和動畫效果會降低特定屏幕的性能，因此請適當使用它們或將其隔離在備用屏幕上，以確保在主屏幕上具有快速響應。

hmi屏幕（圖片來自網絡）

　　這些就是選購hmi屏幕的一些技巧，想必對各位朋友還是有幫助的吧。當然了，各位想知道更多的選購技巧的話，可以去faceui的官網上看看。如果大家不想這么麻煩的話，也可以在faceui的官網上直接選擇自己的心儀的產品。
