hmi系統的出現，讓人與機器之間多了一些聯系，也讓人機交互成為了一種現實。但是機器難免會有故障，如何解決hmi檢查出來的問題呢？今天就讓faceui為大家介紹幾種hmi檢查后發現的故障如何處理。

　　hmi檢查后發現的故障如何處理

　　一. 觸摸屏內口令怎么設置？

　　1、在TP 菜單欄里，打開文件/系統設置/參數，然后在參數選項卡中設置好普通、高級或者系統口令。

　　2、設置跳轉畫面按鈕，輸入畫面號60001。

　　3、在需要口令保護的按鈕、數據輸入框等部件的屬性窗口中，打開按鍵選項卡，在口令欄內，選擇此處口令的類型，包括普通、高級或者系統。具體操作見觸摸屏說明書。

　　二. 觸摸屏與PLC，變頻器無法正常通訊，在屏幕上顯示“正在通訊中…….”？

　　1、檢查屏與設備間的連接電纜是否損壞，接觸是否正常，如果是用戶自己制作的電纜，必須確保接線正確。

　　2、檢查通訊參數的設置。屏的通訊參數必須和通訊設備的通訊參數相一致，如：設備類型、站號、波特率、停止位、數據位、奇偶校驗。

　　3、以上均正確的情況下，用戶必須要檢查工程畫面中的內容，尤其是按鈕，數據輸入等與通訊設備有關的部件，檢查這些部件所選擇的設備、站號是否正確。例如：屏與信捷PLC通訊，PLC 的站號為1，并通過電纜與TP 的PLC 口連接。然后在TP 編輯畫面上，添加了一個對PLC 內的軟元件M0 置位的按鈕，那么這個按鈕的“站點號”就要設置為1，“設備”欄選擇PLC 口。

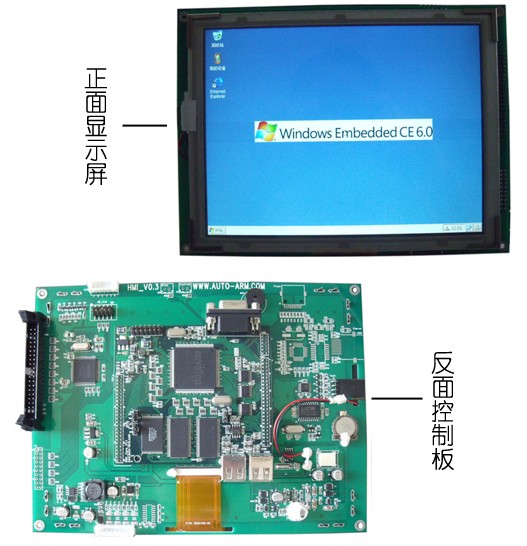

hmi檢查（圖片來自網絡）

　　三. 觸摸屏作為從機如何設置？

　　在新建畫面、選擇設備類型時，用戶可以選擇“modbus 從設備（顯示器為Slave）”或者“自由機型（顯示器為Slave）”，前者用于modbus 協議，后者用于自由格式協議與屏通訊。自由格式協議的詳細說明請參見信捷相關文檔。

　　四. 觸摸屏無法下載

　　1、如果提示“連接超時”，請用戶先檢查連接電纜是否接觸不良或損壞。

　　2、重新上電，再下載。

　　3、將屏下載口的5、8 腳短接，再重新上電（注：斷電到上電的過程中，5、8 腳要保持短接狀態）

　　五. 觸摸屏畫面設置正確了，離線模擬為什么不行？

　　以下情況無法使用模擬功能：

　　1、選擇的通訊設備不是信捷XC。

　　2、屏的類型屬于OP 系列。

　　3、工程中含有打印畫面。

　　說明：如果排除以上可能，模擬仍然無法實現，但下載到屏中正常，請以屏為準。

　　六. 觸摸屏在線模擬為什么一直顯示正在通訊中？

　　1、與電腦通訊的COM 口未選擇正確。

　　具體操作：在“在線模擬”畫面上右擊鼠標，出現選擇欄，選擇“com port”，然后在“PLC port”里選擇設備占用電腦的com 口，然后點確定，關閉在線模擬畫面之后，再重新打開一次。

　　2、檢查設備與電腦之間的通訊電纜是否連接好，接線是否正確。

　　七. 把程序寫入觸摸屏里面后，在屏幕中間出現了芯片圖案？

　　1、畫面中出現了屏無法讀取的內容或元件，可用排除法。

　　2、用戶畫面內容過多導致無法寫入，可對畫面進行刪減。

　　3、排除以上可能，仍然不能解決的，請與我公司聯系。

hmi檢查（圖片來自網絡）

　　HMI的接口種類

　　HMI的接口種類很多，有RS232、RS485、CAN、RJ45網線接口。

　　HMI系統必須有幾項基本的能力：

　　1、實時的資料趨勢顯示——把擷取的資料立即顯示在屏幕上。

　　2、自動記錄資料——自動將資料儲存至數據庫中，以便日后查看。

　　3、歷史資料趨勢顯示——把數據庫中的資料作可視化的呈現。

　　4、報表的產生與打印——能把資料轉換成報表的格式，并能夠打印出來。

　　5、圖形接口控制——操作者能夠透過圖形接口直接控制機臺等裝置。

　　6、警報的產生與記錄——使用者可以定義一些警報產生的條件，比方說溫度過度或壓力超過臨界值，在這樣的條件下系統會產生警報，通知作業員處理。

　　以上就是faceui為大家介紹的關于hmi檢查的相關內容。當然只要是機器都有可以能出現故障，通過hmi檢查發現的故障如何處理，上述內容希望能給大家一個解決的方法。
